V-TAC Αισθητήρας Ρεύματος CT 11506

V-TAC Αισθητήρας Ρεύματος CT 11506

Ο μετασχηματιστής ρεύματος ( TA ) ή ο μετασχηματιστής ρεύματος ( CT "Μετασχηματιστής ρεύματος") είναι μια συσκευή απαραίτητη για τη σωστή λειτουργία ενός φωτοβολταϊκού συστήματος . απαραίτητο για την προστασία και τη μέτρηση του εναλλασσόμενου ρεύματος του ηλεκτρικού κυκλώματος έως 200Α .

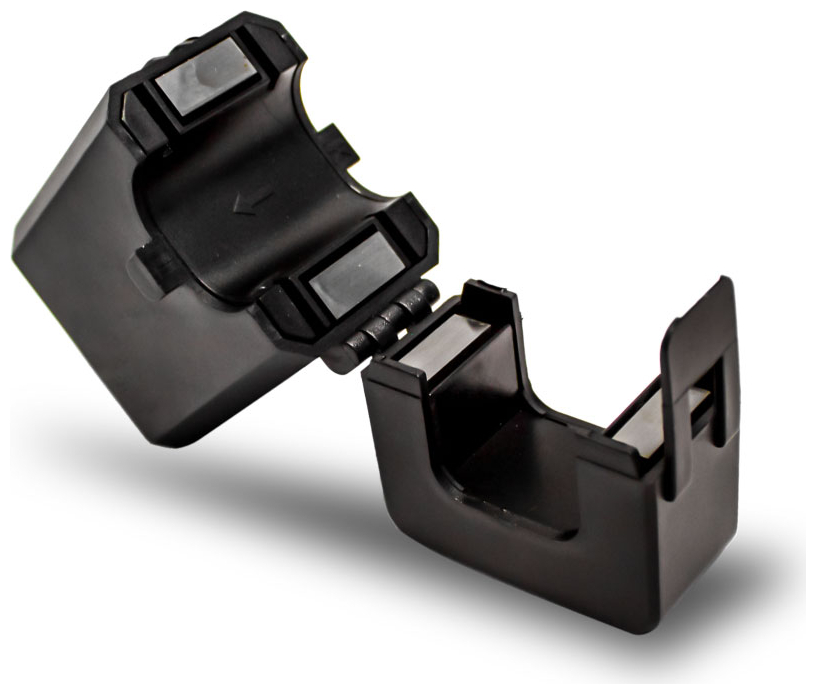

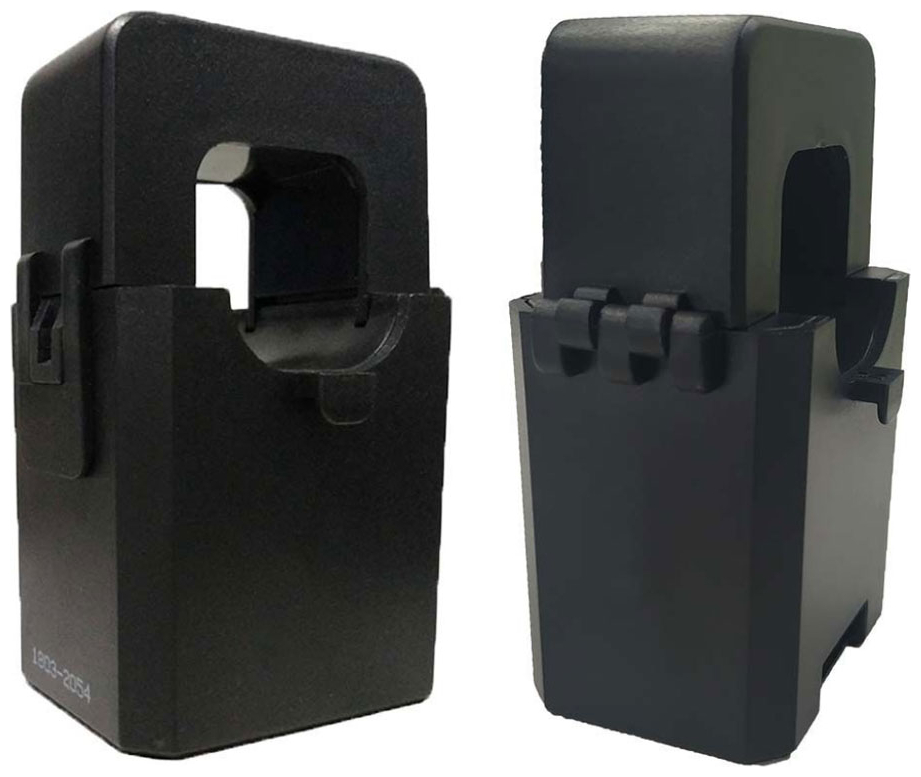

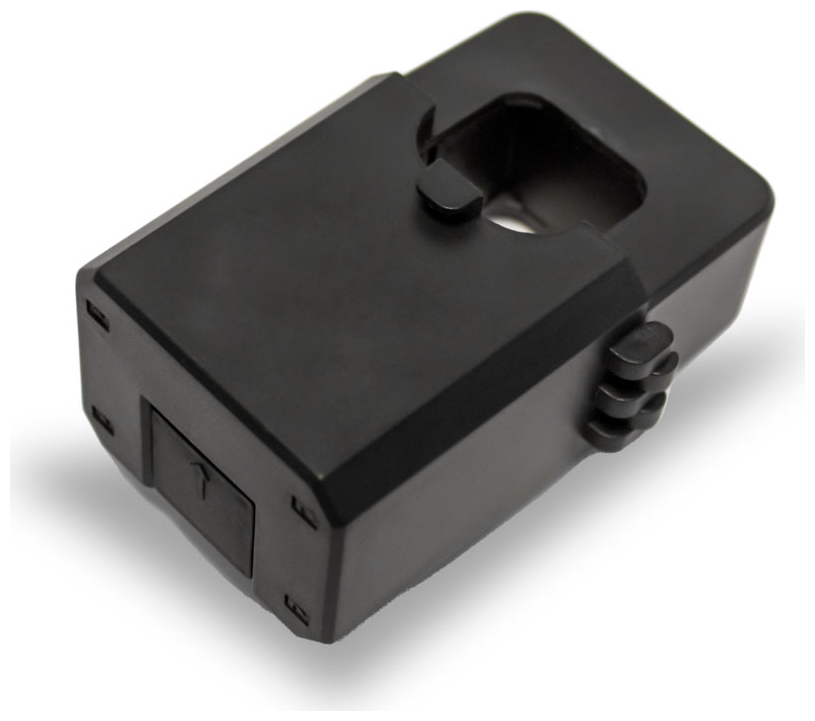

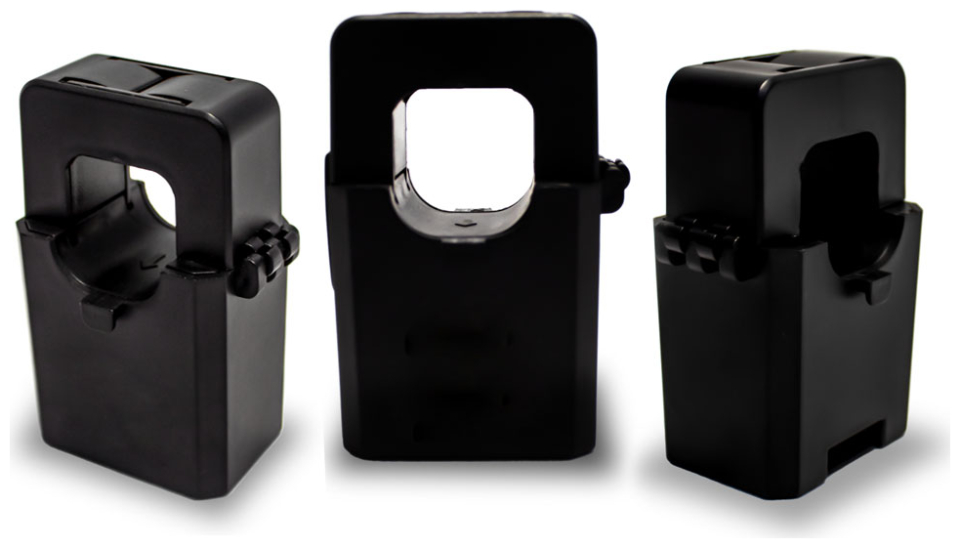

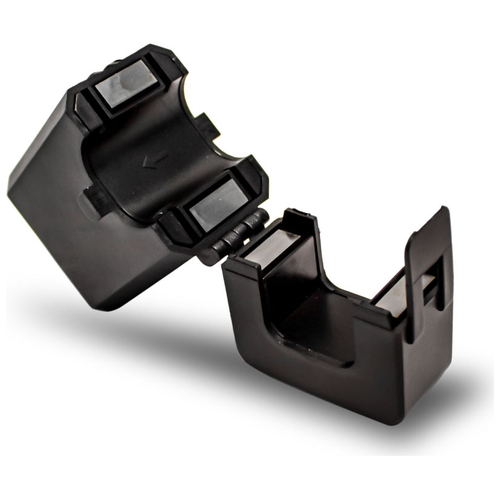

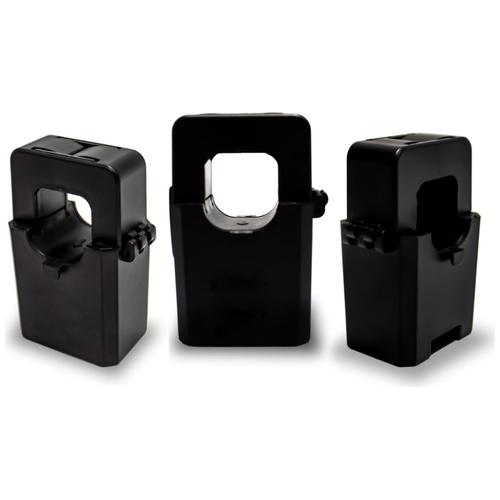

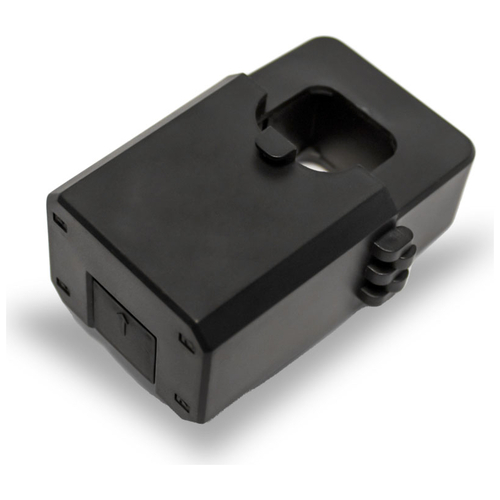

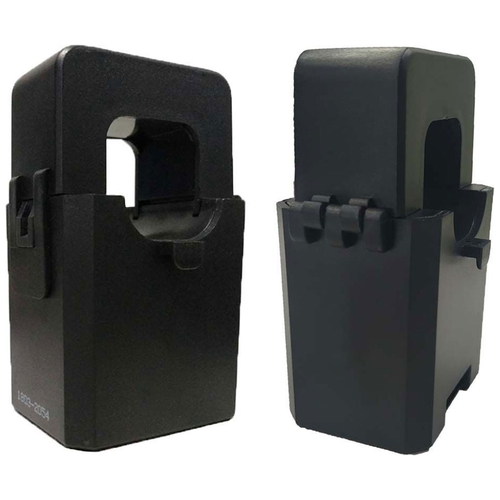

Το V-TAC SKU 11506 είναι ένας μετασχηματιστής σπειροειδούς ρεύματος και χάρη στην απομόνωση του κυκλώματος ανίχνευσης ρεύματος από το κύκλωμα τροφοδοσίας, αποτρέπει βραχυκυκλώματα και διασφαλίζει την ασφάλεια του χειριστή . Το σήμα που παράγεται από το CT ενεργοποιεί τις συσκευές προστασίας σε περίπτωση υπερφόρτωσης ή βλαβών στο ηλεκτρικό σύστημα.

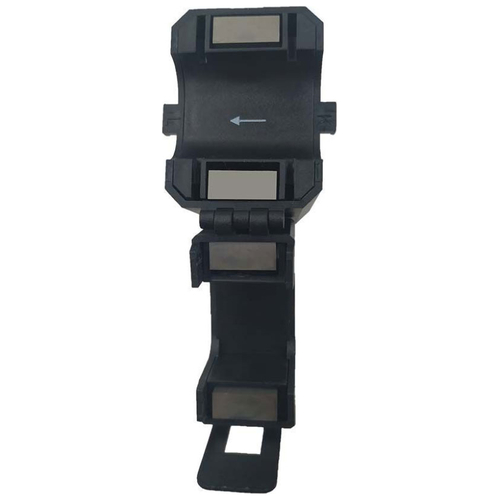

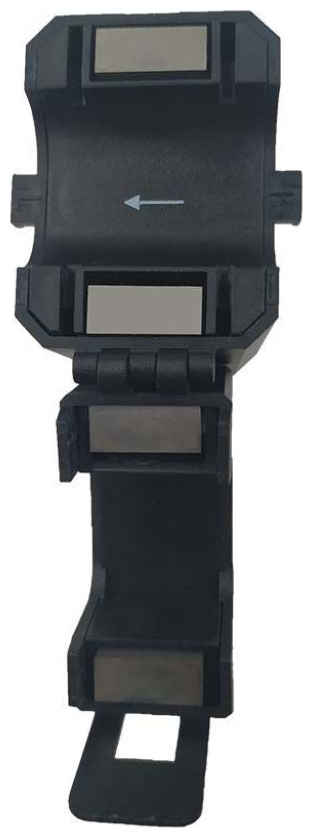

Ο δακτύλιος (το δακτύλιος CT) τοποθετείται στη φάση (L) που συνδέεται μεταξύ του μετατροπέα (κύριος) και του δικτύου (δίκτυο), προκειμένου να ανιχνεύσει το εναλλασσόμενο ρεύμα που παράγεται από το φωτοβολταϊκό σύστημα. Σε ένα τριφασικό ηλεκτρικό σύστημα θα χρειαστούν 3 CT , ένας για κάθε φάση.
Το σήμα που παράγεται από το τοροειδές μεταδίδεται μέσω 2 καλωδίων σήματος για σύνδεση με τον φωτοβολταϊκό μετατροπέα στις σχετικές εισόδους, σύμφωνα με τα εγχειρίδια οδηγιών. Το σήμα χρησιμοποιείται από τον μετατροπέα για τον έλεγχο της παραγωγής ηλεκτρικής ενέργειας. Το CT είναι πολύ ακριβές στη μέτρηση του ρεύματος.

Τεχνικές προδιαγραφές

SKU11506
ΜάρκαV-CT
Εγγύηση2 χρόνια
ΥλικόΦύλλο πυριτίου χάλυβα
ΧρώμαΜαύρος
Μέγιστο ρεύμα200Α
Διάσταση46x34,2x75mm
Θερμοκρασία λειτουργίας-25°C έως +60°C
Ρεύμα εξόδου5Α
Ονομαστική είσοδος (rms)200 Α
Μέγιστη είσοδος480 Α
Ονομαστική έξοδος0,1Α στα 100mA
Αναλογία ταχύτητας1:2000
Ακρίβεια0,5/1 %
Γραμμικότητα≤0,2%
Σφάλμα φάσης+0,5±0,5°
Μέγιστη αντίσταση δειγματοληψίας8 Ω

Συσκευασία

EAN3800157693233
Μπορεί να παραγγελθεί σε πολλαπλάσια1 τεμ
Μονάδα μέτρησηςτεμ
Βάρος0,05 κιλά
Κομμάτια στο κουτί1

Ο Αισθητήρας Ρεύματος CT 11506 V-TAC, είναι μια συσκευή απαραίτητη για τη σωστή λειτουργία ενός φωτοβολταϊκού συστήματος. Είναι απαραίτητος για την προστασία και τη μέτρηση του εναλλασσόμενου ρεύματος του ηλεκτρικού κυκλώματος έως 200Α και χάρη στην απομόνωση του κυκλώματος ανίχνευσης ρεύματος από το κύκλωμα τροφοδοσίας, αποτρέπει βραχυκυκλώματα και διασφαλίζει την ασφάλεια του χειριστή. Το σήμα που παράγεται από το CT ενεργοποιεί τις συσκευές προστασίας σε περίπτωση υπερφόρτωσης ή βλαβών στο ηλεκτρικό σύστημα.

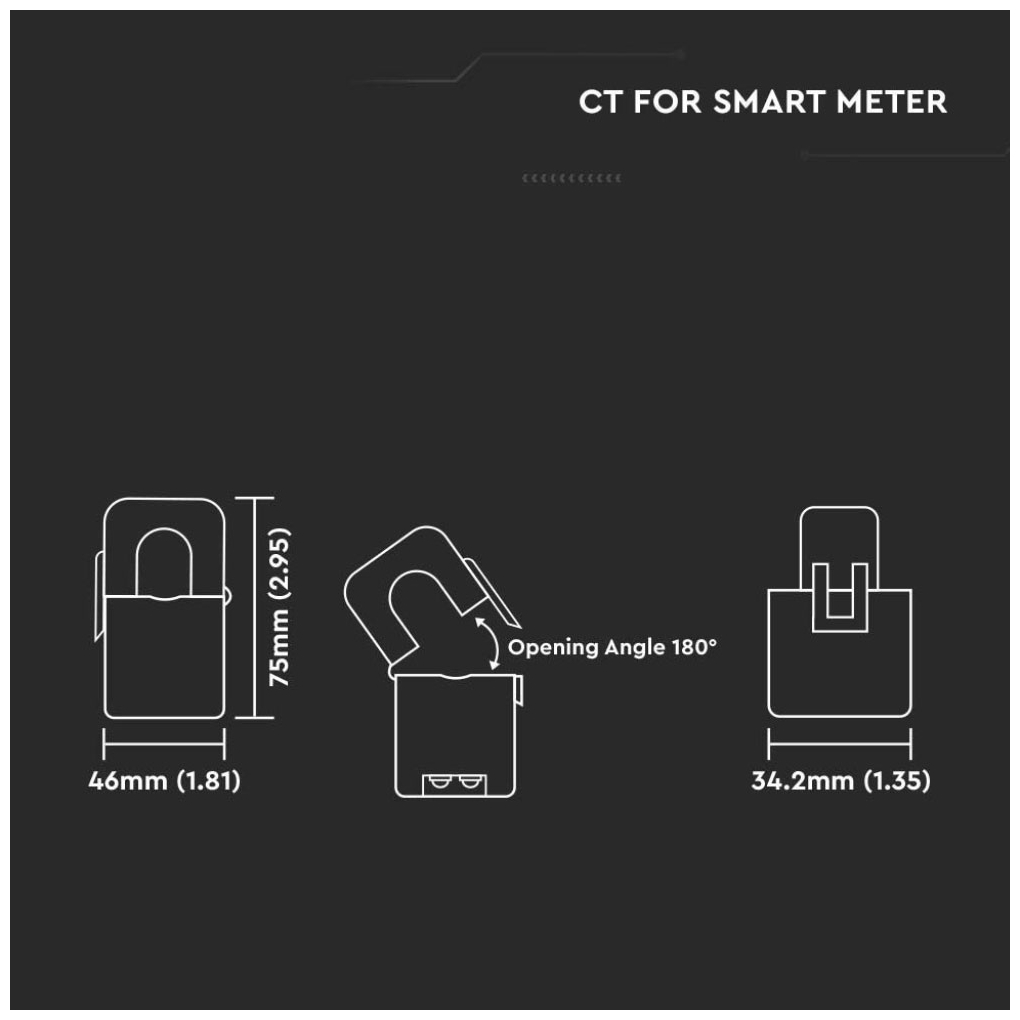

• Διαστάσεις: 46×34.2x75mm
• Πιστοποιητικά: CE, EMC, ROHS

CT για έξυπνο μετρητή

• Ονομαστική είσοδος: 200A
• Ονομαστική έξοδος: 5Α
• Μέγιστη Είσοδος ανίχνευσης: 240A
• Ακρίβεια: ±1% & Γραμμικότητα: ≤0,2>#/li###
